Kondenzační plynový kotel

Kondenzační kotle na zemní plyn slouží pro vytápění a ohřev teplé vody. Kondenzační kotel je konstruován tak, aby mohl maximálně využít palivo (zemní plyn). Spaliny odcházející z kotle, které vzniknou při spalování zemního plynu, se ochlazují až pod teplotu rosného bodu (která je okolo 57 °C, záleží na druhu použitého zemního plynu). Poté nastává kondenzace vodní páry obsažené v těchto spalinách a získává se kondenzační teplo.

Jak je zmíněno výše je tedy důležitá teplota topné vody, která by se měla pohybovat okolo 57°C, proto se vždy při instalaci kondenzačních kotlů volí nižší teplotní spády otopné soustavy, tak aby bylo využito i kondenzační teplo. S využitím kondenzačního tepla, ale vzrůstají nároky na kouřovody, tak aby odolávali kondenzaci vodní páry a proto se na spalinové cesty používají plasty, nerezové materiály apod. Kondenzační kotle mohou být v provedení plynového spotřebiče typu B i C. Nejčastěji se setkáváme s provedením plynového spotřebiče typu C, které má oproti provedení B výhodu v tom, že dochází k nasávaní spalovacího vzduchu přímo z venkovního prostředí nikoliv z vnitřního prostředí. Řešení přívodu vzduchu a odvodu spalin může být řešeno i koaxiálním potrubím. Kondenzační kotle mohou být v provedení závěsného (na zeď) i stacionárního kotle (na zem), lze instalovat i stacionárním kotle s externím hořákem. Závěsné kotle bývají obvykle do 100 kW. Závěsné kotle lze spojit i do kaskády (více propojených kotlů). Propojení kotlů může být i na straně spalinové cesty.

 Pro kondenzační kotle je nutné vyřešit i odvod kondenzátu. Odvod kondenzátu bývá do kanalizace a to buďto na přímo, kdy se smíchá s ostatními splaškovými vody, typické řešení pro rodinné domy. Pokud se jedná o větší instalace, je nutná neutralizace kondenzátu (nádoba s granulátem) s následným vypouštěním do kanalizace. Veškeré podmínky na řešení kondenzátu si řeší každý výrobce kotle. Nesmí se ale opomenout i to, že vypouštění kondenzátu do stokové sítě musí být v souladu s podmínkami uvedených v kanalizačním řádu.

Měrné ceny, úspory, návratnosti

Orientační měrné náklady	6 000 –  12 000	Kč/kW
Úspora komodity lokální	Elektřina, CZT (SZTE), plyn
běžná návratnost instalace	Nelze jednoduše říci, oproti starému plynovému kotli může být v řadu 15-ti let, oproti novějším kotlům může být i 40 let.	let
Na čem závisí návratnost	Na ceně plynu, na stávající technologii za kterou nastoupí kondenzační kotel, na teplovodní soustavě a jejím teplotním spádu
Vlastní spotřeba	Součástí jsou komponenty spotřebovávající elektrickou energii (oběhové čerpadlo, spalinový ventilátor, hořák)
Provozní náklady	Cena za m3 plynu je cca 9 Kč/m3 = cca 0,8-0,9 Kč/kWh (Praha 02. 05. 2018), Nutno vždy ale zažádat o konkrétní nabídku. Průměrná cena energie z kondenzačního kotle při nízkoteplotním režimu cca 1,2-1,3 Kč/kWh.
Provozní náklady ostatní	Nutné revize plynu, kouřovodu
Běžná účinnost	až 98 (dle výrobce)	%

Spočtěte si sami

Pro tento typ vytápění lze jednoduše spočítat investice, potažmo provozní náklady. Provozní náklady se mění pouze dle spotřeby plynu. Do investičních nákladů vstupuje vybudování nové kotelny, rozvodu plynu, plynovodní přípojky a odkouření.

Pro přesnou kalkulaci je ale nutné obrátit se na realizační či projekční firmu (zpracovatel realizační dokumentace). Lze se samozřejmě řídit i orientačními náklady, které jsou uvedeny v tabulce výše, nicméně toto jsou náklady pouze na kotel/kotelnu, nejsou v nich tedy zahrnuty rozvody po objektu apod.

Pro vyčíslení množství paliva, ročních nákladů na energie a porovnání s ostatními palivy a zdroji je vhodné použít například kalkulačku "Porovnání nákladů na vytápění" na portálu tzbinfo:

https://vytapeni.tzb-info.cz/tabulky-a-vypocty/138-porovnani-nakladu-na-vytapeni-tzb-info

Výhody, nevýhody, mýty

Související úsporné opatření

Kotel na slámu
Kotel na štěpku
Kotel na kusové dřevo

Kotel na peletky

Tepelné čerpadlo typu vzduch - voda

Tepelné čerpadlo typu voda - voda

Tepelné čerpadlo typu vzduch - vzduch

Tepelné čerpadlo typu země - voda

Elektrické topné rohože

Elektrokotel teplovodní

FAQ

Co je kondenzační plynový kotel a v čem se liší od starších atmosférických kotlů?
Kondenzační plynový kotel je moderní typ kotle, který využívá pokročilejší technologii než starší atmosférické kotle. Klíčový rozdíl spočívá ve schopnosti kondenzačního kotle využít i teplo obsažené ve spalinách, konkrétně tzv. latentní teplo vodní páry. Zatímco atmosférický kotel vypouští spaliny s vysokou teplotou (až 180 °C) a s nimi i velké množství nevyužité tepelné energie a vodní páry komínem, kondenzační kotel je vybaven speciálním výměníkem, kde spaliny ochladí pod teplotu rosného bodu (kolem 57 °C). Tím vodní pára zkondenzuje, uvolní své skupenské teplo a toto teplo je následně využito k předehřevu topné vody. Díky tomuto procesu mají spaliny odcházející z kondenzačního kotle výrazně nižší teplotu (40-60 °C). Pro maximální využití kondenzačního principu je ideální, aby se do kotle vracela co nejchladnější voda z otopného systému (pod 55-60 °C).

Jaké jsou hlavní výhody kondenzačních plynových kotlů pro rodinné domy?
Kondenzační kotle nabízejí oproti starším typům několik významných výhod:

Vyšší účinnost a úspora paliva: Dosahují účinnosti běžně 105-110 % (vztaženo k výhřevnosti paliva), zatímco atmosférické kotle maximálně kolem 90 %. To se promítá do úspory spotřeby plynu o 15 % až 40 % ve srovnání se staršími kotli.
Nižší emise: Efektivnější spalování a využití energie vede k výrazně nižším emisím škodlivých látek, jako jsou oxidy dusíku (NOx​) a oxid uhličitý (CO2​).
Bezpečnost: Moderní kondenzační kotle mají často uzavřenou spalovací komoru, která nasává vzduch zvenčí a snižuje riziko úniku spalin do místnosti.
Možnost dotací: Na pořízení kondenzačních kotlů lze v ČR získat státní dotace, které mohou pokrýt významnou část pořizovacích nákladů.
Dlouhá životnost a komfort: Při správné údržbě se životnost pohybuje mezi 15 a 20 lety (někdy i více). Provoz je plně automatický, s jednoduchou regulací a nízkou hlučností.

Jaké jsou hlavní nevýhody nebo specifika kondenzačních kotlů, které je třeba zvážit?
I přes četné výhody mají kondenzační kotle svá specifika:

Vyšší pořizovací cena: Jsou dražší než starší typy kotlů.
Nutnost specifické instalace: Vyžadují úpravu komína (vyvložkování materiálem odolným kondenzátu, např. plastem nebo nerezí) a zajištění odvodu vznikajícího kondenzátu (denně 10-35 litrů) do kanalizace.
Vliv otopné soustavy na účinnost: Pro plné využití potenciálu kondenzace je ideální nízkoteplotní otopný systém (např. podlahové vytápění) s nízkou teplotou vratné vody. Instalace do starého vysokoteplotního systému bez úprav nemusí přinést očekávané úspory.

Jak správně určit optimální výkon kondenzačního kotle pro rodinný dům?
Správné dimenzování výkonu je klíčové. Nejlepší metodou je detailní výpočet tepelných ztrát budovy provedený odborníkem (projektantem vytápění nebo energetickým specialistou) dle normy ČSN EN 12831. Tento výpočet zohledňuje tepelné ztráty konstrukcemi (stěny, okna, střecha, podlaha), větráním, velikost domu, kvalitu zateplení, lokalitu, požadované vnitřní teploty a potřebu teplé užitkové vody (TUV). Zjednodušené odhady (např. dle plochy 100 W/m² nebo 0,06 kW na 10 m²) jsou pouze orientační a nedoporučuje se na jejich základě kotel vybírat. Důležité je také zvážit potřebu výkonu pro ohřev TUV, která může být u průtokového ohřevu vyšší než pro samotné vytápění. Moderní kondenzační kotle mají široký modulační rozsah výkonu, což je výhodné pro přizpůsobení se aktuální potřebě tepla a zamezení zbytečného cyklování, zejména u dobře zateplených domů s nízkou tepelnou ztrátou.

Proč je důležitý nízký minimální výkon u kondenzačního kotle?
Nízký minimální výkon hořáku je důležitý pro efektivní provoz, zejména u dobře zateplených domů s nízkou celkovou tepelnou ztrátou. Během většiny topné sezóny (mimo největší mrazy) je aktuální potřeba tepla v domě výrazně nižší než maximální projektovaná tepelná ztráta. Pokud kotel nedokáže modulovat výkon na velmi nízkou úroveň (např. pod 30 % svého jmenovitého výkonu), bude se při nízké potřebě tepla často zapínat a vypínat (cyklovat). Časté cyklování vede ke zvýšenému opotřebení komponent, snížení celkové provozní účinnosti (každý start znamená ztráty) a zkrácení životnosti kotle. Kotel se širokým modulačním rozsahem a nízkým minimálním výkonem se dokáže lépe přizpůsobit aktuální potřebě, pracuje plynuleji a ekonomičtěji.

Jaké jsou hlavní požadavky na komín a odvod spalin pro kondenzační kotel?
Spalinová cesta pro kondenzační kotel se liší od klasických komínů. Kvůli nízké teplotě spalin a vzniku kyselého kondenzátu musí být spalinová cesta odolná vůči vlhkosti a korozi. Nejčastěji se používají speciální plastové (polypropylenové, PPH, PPs) nebo nerezové vložky. Kondenzační kotle pracují v přetlakovém režimu (mají ventilátor pro odvod spalin), takže spalinová cesta musí být dokonale těsná. Běžnými řešeními jsou koncentrické (koaxiální) systémy (trubka v trubce, kde vnitřní odvádí spaliny a vnější přivádí vzduch) nebo oddělené systémy (samostatné trubky pro spaliny a vzduch). Je nezbytné zajistit spád spalinové cesty směrem ke kotli pro odvod kondenzátu a napojení na kanalizaci. Celá spalinová cesta musí být navržena a instalována odborně a splňovat platné normy (např. ČSN 73 4201). Před uvedením do provozu je nutná revize spalinové cesty.

Jak je to s povinnými revizemi a doporučeným servisem kondenzačního plynového kotle v rodinném domě?
Dle aktuálního Nařízení vlády č. 191/2022 Sb. není pro vlastníky rodinných domů explicitně povinná pravidelná "provozní revize" samotného plynového kotle každé 3 roky. Nicméně, výchozí revize kotle před prvním uvedením do provozu je povinná. Povinností ale zůstávají:

Výchozí revize spalinové cesty: Před uvedením do provozu nové nebo upravené spalinové cesty, po výměně kotle apod.
Pravidelná kontrola a čištění spalinové cesty: Dle Vyhlášky č. 34/2016 Sb. je pro plynové spotřebiče připojené do komína (včetně kondenzačních kotlů) s výkonem do 50 kW předepsána kontrola a čištění spalinové cesty 1x ročně.
Důrazně se doporučuje:

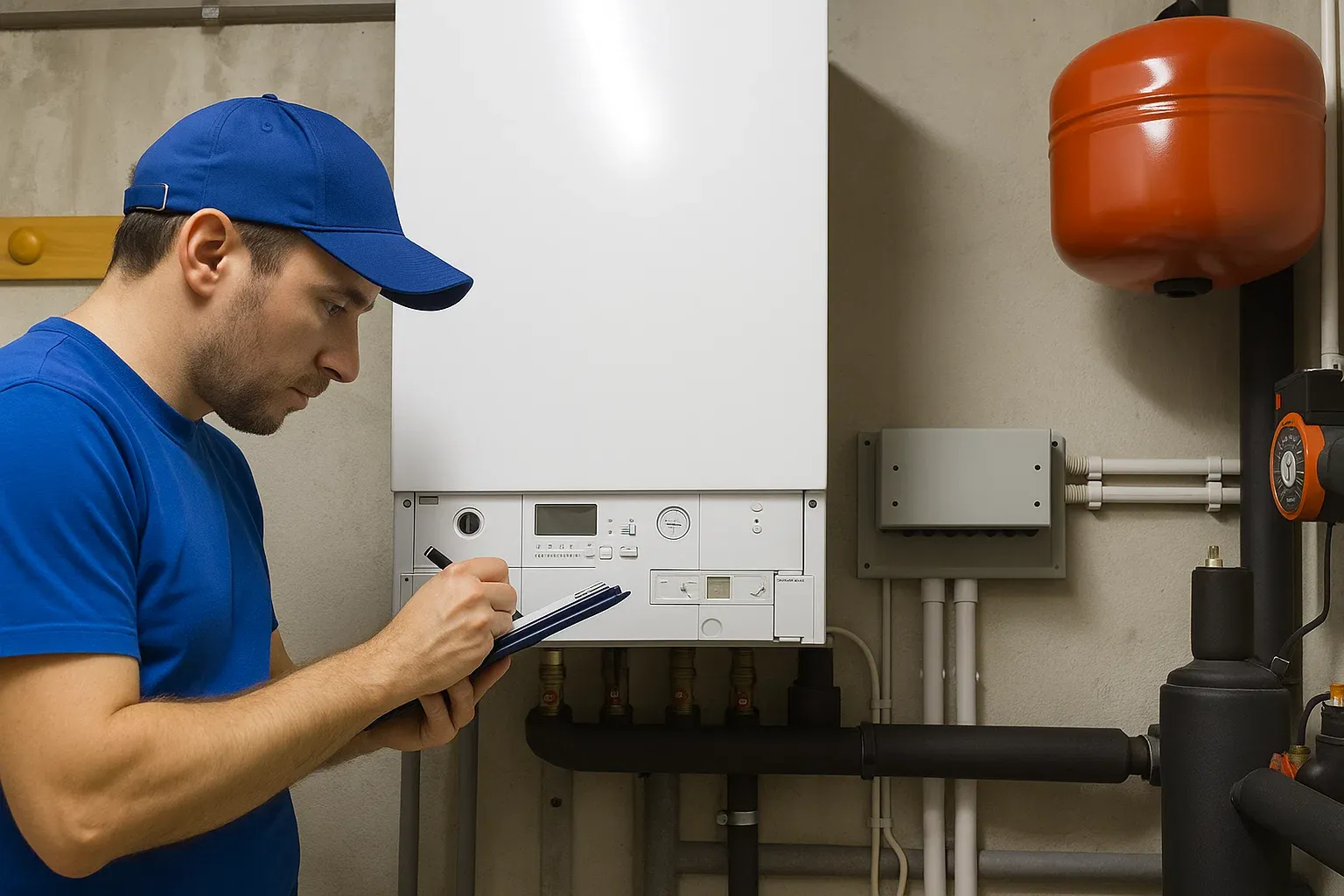

Pravidelná roční servisní prohlídka kotle: Ačkoliv není formálně povinná legislativou pro RD, je zásadní pro udržení bezpečného, efektivního a spolehlivého provozu, prodloužení životnosti kotle, splnění podmínek záruky od výrobce a případného pojistného plnění. Servis provádí autorizovaný technik a zahrnuje čištění, kontrolu funkcí, měření spalin a seřízení kotle.

Jaké jsou klíčové kroky pro zajištění bezpečného a efektivního provozu kondenzačního kotle?
Pro bezpečný a efektivní provoz kondenzačního kotle je důležité dodržet následující klíčové kroky:

Správné dimenzování: Zajištění přesného výpočtu tepelných ztrát budovy odborníkem a výběr kotle s odpovídajícím výkonem a vhodným modulačním rozsahem.
Odborná instalace: Nechat instalaci provést kvalifikovanou a certifikovanou firmou, která má zkušenosti s kondenzačními kotli, včetně správného provedení spalinové cesty a odvodu kondenzátu.
Revize před spuštěním: Zajištění povinné výchozí revize plynového zařízení a spalinové cesty revizními techniky.
Pravidelná údržba: Dodržování doporučené frekvence ročních servisních prohlídek kotle autorizovaným technikem a povinných ročních kontrol a čištění spalinové cesty kominíkem.
Vhodné provozní podmínky: Nastavení otopného systému a regulace tak, aby byla maximalizována kondenzace (např. provoz s nižší teplotou topné vody, pokud to systém umožňuje).
Vzdělávání: Informovanost o správném používání a údržbě kotle.
